M032 ile 16-bit PWM üretme

[elektroboard]

Arkadaşlar Nuvotonda yeniyim ve hali hazırda kullandığım kütüphaneleri yeninden oluşturmya çalışıyorum.
Uygulumalarımda PWM sinyal üreterek gerekli filtre devreleri ile DC sinyal üretmekteyim. Bana 16 bit çözünürlüklü bir PWM gerekli. Nuvoton örnek kodlarında PWM kodlarına rastasam da bunlar 16 bit değilller. Bu konuda ban destek olursanız sevinirim. Hem benim için hem de benzer ihtiyacı olanlar için faydalı olacağını düşünüyorum.



[Argeolog]

Arkadaşlar Nuvotonda yeniyim ve hali hazırda kullandığım kütüphaneleri yeninden oluşturmya çalışıyorum.
Uygulumalarımda PWM sinyal üreterek gerekli filtre devreleri ile DC sinyal üretmekteyim. Bana 16 bit çözünürlüklü bir PWM gerekli. Nuvoton örnek kodlarında PWM kodlarına rastasam da bunlar 16 bit değilller. Bu konuda ban destek olursanız sevinirim. Hem benim için hem de benzer ihtiyacı olanlar için faydalı olacağını düşünüyorum.

Buradaki kodları incelediniz mi ?

M031BSP/SampleCode/RegBased/PWM_OutputWaveform/main.c at master · OpenNuvoton/M031BSP

BSP for M031 Series MCU. Contribute to OpenNuvoton/M031BSP development by creating an account on GitHub.

github.com

WM_SET_CMR(PWM0, 0, 180);
    /* Set PWM Timer period */
PWM_SET_CNR(PWM0, 0, 199);

Kaç bitlik olmasını istiyorsanız, buradan ayarlanabileceği bilgisine ulaştım.



[OZD_FAE_AliCelik]

Arkadaşlar Nuvotonda yeniyim ve hali hazırda kullandığım kütüphaneleri yeninden oluşturmya çalışıyorum.
Uygulumalarımda PWM sinyal üreterek gerekli filtre devreleri ile DC sinyal üretmekteyim. Bana 16 bit çözünürlüklü bir PWM gerekli. Nuvoton örnek kodlarında PWM kodlarına rastasam da bunlar 16 bit değilller. Bu konuda ban destek olursanız sevinirim. Hem benim için hem de benzer ihtiyacı olanlar için faydalı olacağını düşünüyorum.

Merhaba,

M031 gibi Nuvoton ARM mimarisindeki mikrodeneteyiciler 16-Bit PWM barındırır. Ayrıca PWM kullanırken sizin tek yapmanız gereken istediğiniz duty, frekans ya da pre scaler gibi değerleri belirlemeniz yeterlidir. Geri kalan gerekli bit hesabını arka plandaki kütüphaneler yapar.(Bit sınırı aşma gibi bir durum olmaz.) Pek tabiki sizde bu hesabı yapabilirsiniz.

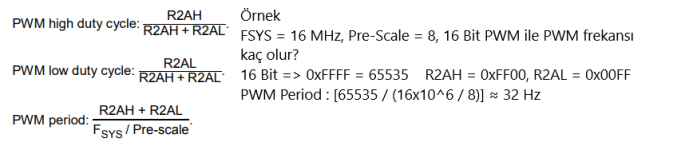

8051 mimarisinde ise bit hesabını kullanıcı yapmak zorundadır. Aşağıya PWM periyodu hesabını paylaşıyorum. ARM mimariside bu mantıkla PWM hesabını yapmaktadır. Eke bir formül bırakıyorum. Oradan hesaplamayı daha detaylı inceleyebilirsiniz.

İyi çalışmalar.



[elektroboard]

Nuvoton BSP deki örnek kodlarla gerekli PWM yapısını kurabildim. @Argeolog @OZD_FAE_AliCelik Arkadaşlar destekleriniz için teşekkür ederim.
